22 Okt 2011

COS RADIO LINK RF GATEWAY

by : Jajank - JZ06ALQ

Salam 51-55...

Pada postingan kali ini saya mencoba berbagi untuk semua rekan, terutma untuk Bapak Fauzan - JZ10RJ, dan jawaban untuk Bpk Yayaq - JZ13HLP. Karena beberapa waktu yang lalu banyak rekan yang menanyakan COS untuk beberapa Radio Link yang akan mereka gunakan sebagai RADIO LINK GATEWAY RAPI. Dan apa yang saya bagikan disini, saya kumpulkan dari berbagai sumber, terutama rekan2 yang ahli dibidang ini, karena saya sendiri benyak belajar dari mereka ( JZ05AJD, JZ04BDP, JZ08IMX, JZ06AOG, dll ) saya mengharap koreksi dan saran dari Anda.



Silahkan rekan melihat semua gambar2 yang ada dibawah, dan KLIK pada Gambar untuk melihat ukuran yang lebih besar.




Untuk ICOM IC-2100 saya pernah menerapkan dengan dua skema seperti terlihat pada gambar dibawah ini ( A dan B ). Namun akhirnya saya memilih skema B, dan itu yang saya terapkan pada Link RF Gateway JZ06.01ZWA.


Sementara untuk Alinco DJ 496/196, ICOM IC-2N, ICOM IC-V8000 saya hanya menambahkan D IN4002 pada titik COSnya seperti pada gambar berikut ini :

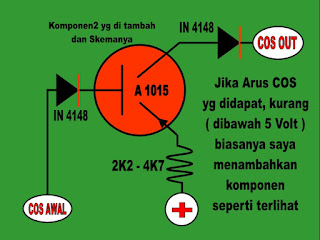

Sering juga terjadi arus yang dihasilkan dari titik COS yang kita terapkan kurang dari 5 Volt, sehingga menyebabkan tidak bisa TX pada saat ada rekan yang masuk melalui Link RF.
Untuk mengatasinya, saya menambahkan komponen seperti skema dibawah :


Sementara ini saja dulu yang dapat saya bagikan, mohon maaf jika jauh dari kesempurnaan, dan sekali lagi saya mohon koreksi dan saran dari rekan semua. Lihat Juga Artikel tentang Link Gateway Dengan IC-2N DISINI

Terima kasih... Salam...


Jajank - JZ06ALQ
