Memanfaatkan Wireles Mic Untuk Ngebrik


by : Jajank - JZ06ALQ

Salam 51.55

Kali ini saya akan berbagi, bagaimana memanfaatkan Wireles Mic yang ada untuk dipergunakan sebagai Extramic. Berguna sekali bagi kita yang jarang berada didepan PC / Radio.
Wireles yang saya gunakan kali ini adalah wireles yang sederhana dan murah harganya. Berikut gambar dan keterangannya :

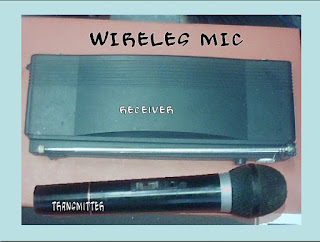

Ini Wirelesnya sebelum di Modifikasi


Ini Mic Wireles Aslinya dan yang di modifikasi


Ini Layout didalam Extramic yg dimodify


Ini Skemanya


Letak COS pada Receiver Wirelesnya

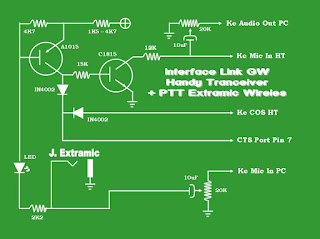

Dan berikut adalah Skema Interface dan koneksinya



Mic Wireles ini bisa dipake dan diterapkan untuk PC Client atau Radio saja. Tergantung bagaimana rekan memanfaatkannya...

Selamat berkarya dan semoga bermanfaat...


Terima kasih... Salam...


Jajank - JZ06ALQ
